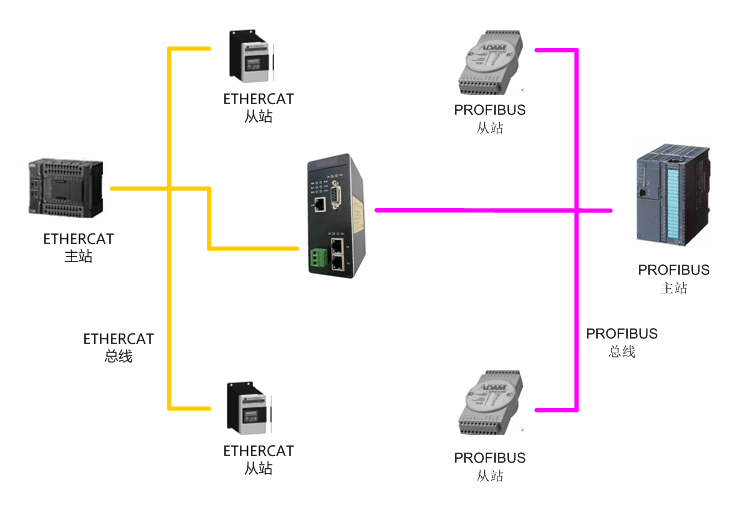

无锡耐特森MCN-DPEC是自主研发的一款PROFIBUS从站功能的通讯网关。该产品主要功能是将ETHERCAT设备接入到PROFIBUS网络中。本网关连接到PROFIBUS总线中做为从站使用,连接到ETHERCAT总线中做为从站使用。
ETHERCAT技术参数
● 网关做为 ETHERCAT 网络的从站,可以连接倍福、欧姆龙、基恩士等厂家的PLC。
● 带 2 个 RJ45 以太网接口,支持 100BASE-TX,MDI/MDIX 自检测,可以组成链式网络,支持环网冗余。
● 支持的最大 PDO 长度,inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向,input 是主站输入,output 是主站输出。
PROFIBUS-DP技术参数
● 网关协议符合GB/T 20540-2006:测量和控制数字数据通信工业控制系统用现场总线第3部分:PROFIBUS 规范。
● 网关做为PROFIBUS网络从站,支持的波特率:9.6Kbps~12Mbps。
● 支持的数据长度:输入≤244 字节,输出≤244 字节,输入+输出≤488 字节。
● 支持的插槽数量:最大20条。
电气参数
● 电源:直流24V/200mA(18V~30V可用)
● 工作环境:-40~55℃,湿度≤95%
● 防护等级:IP20
● 安装方式:35mm导轨
● 重量:500g
