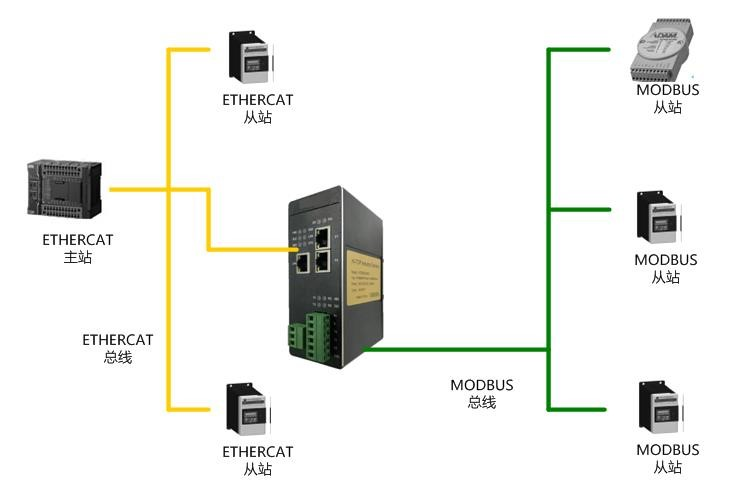

无锡耐特森MCN-ECMD 是自主研发的一款 ETHERCAT 从站功能的通讯网关。该产品主要功能是将 ETHERCAT 网络和 MODBUS-RTU 网络连接起来。本网关连接到 ETHERCAT 总线中做为从站使用，连接到 MODBUS-RTU 总线中做为主站或从站使用。


ETHERCAT技术参数
●网关做为 ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
●带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。
●支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。


MODBUS-RTU技术参数
● 网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。
● 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。
● 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。
● 网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。
● 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
● 网关作为MODBUS 从站，支持02H、04H、0FH、10H号功能。


电气参数
● 电源：直流24V/200mA(18V～30V可用)
● 工作环境：-40～55℃，湿度≤95%
● 防护等级：IP20
● 安装方式：35mm导轨
● 重量：500g
