无锡耐特森Profinet转ModbusTCP:从站设备转换与集成案例
来源: 作者:无锡耐特森 发布时间:2024-07-17 19:29 浏览量:11

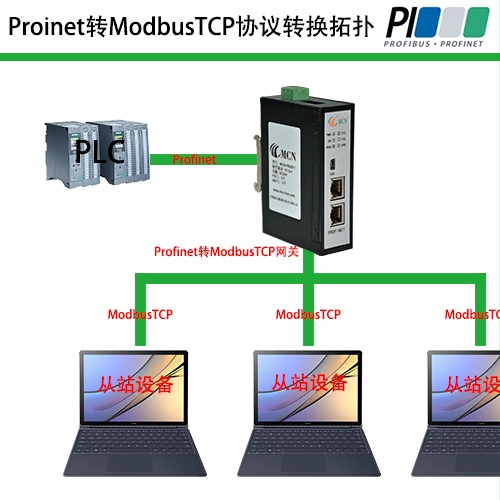

本案例旨在探讨如何将Modbus TCP设备数据成功地接入到西门子PROFINET网络中。为了实现这一目标,我们将使用西门子S7-1200型PLC以及耐特森Profinet转ModbusTCP网关作为关键设备。为了模拟Modbus从站,我们将使用电脑安装modbus poll软件。首先需要了解Profinet和ModbusTCP这两种协议的基本概念和特点。Modbus TCP是一种基于TCP/IP的通信协议,广泛应用于工业自动化领域,具有简单易用、稳定性高等优点。而PROFINET则是一种基于工业以太网的标准通信协议,由西门子等公司共同开发,具有高速、高效、可靠等特点。

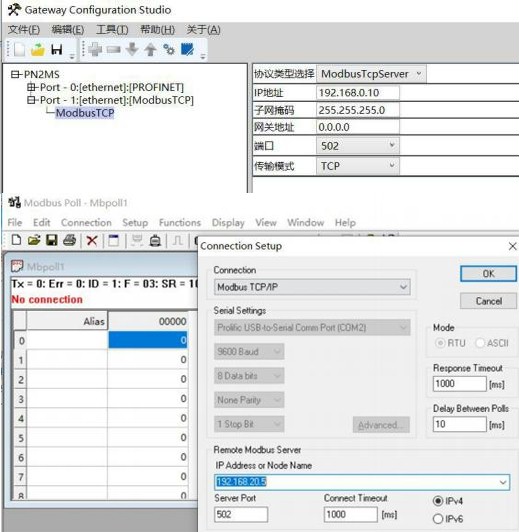

接下来,我们将通过以下步骤将Modbus TCP设备数据接入到PROFINET网络中:第一步,配置Modbus TCP从站。在电脑上安装modbus poll软件,并设置相应的参数,包括从站地址、通信端口、数据格式等。确保Modbus TCP从站能够正常工作,并能够与Modbus主站进行通信。

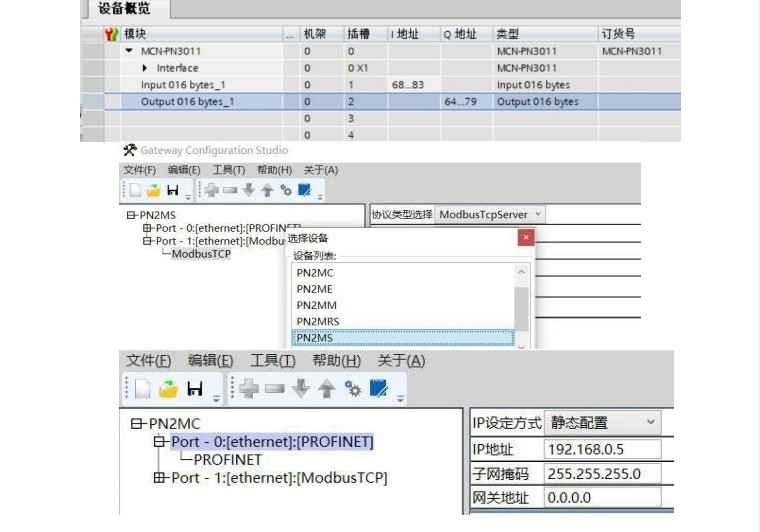

第二步,配置Profinet转ModbusTCP网关。Profinet转ModbusTCP网关具有Profinet到ModbusTCPT的转换功能,能够将Modbus TCP设备数据转换为PROFINET协议数据。我们需要根据Profinet转ModbusTCP网关的说明文档,配置相应的参数,包括网关IP地址、PROFINET接口设置、Modbus TCP从站地址等。

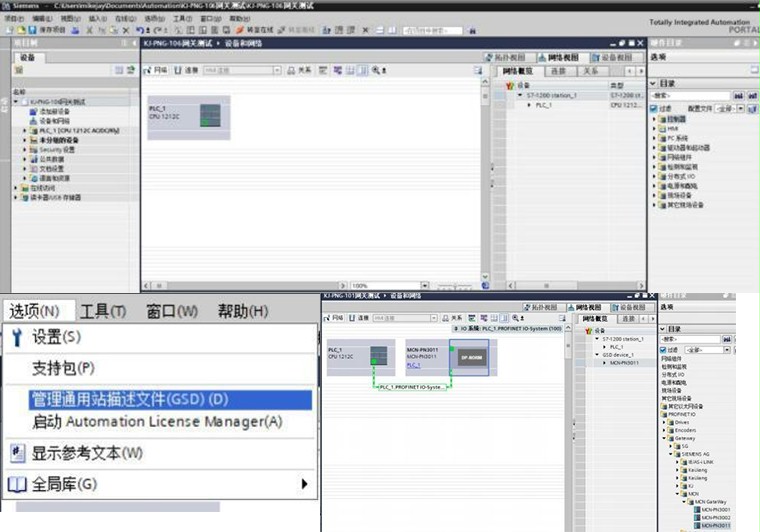

第三步,配置西门子S7-1200型PLC。将PLC连接到PROFINET网络中,并根据PLC的编程软件(如TIA Portal)进行配置。在PLC程序中,我们需要设置相应的数据块(DB)和函数块(FB),用于接收和处理来自Profinet转ModbusTCP网关的PROFINET数据。
最后,通过测试验证整个系统的连通性和数据传输的正确性。我们可以使用modbus poll软件发送测试数据,观察PLC是否能够正确接收并处理这些数据。同时可以在PLC编程软件中查看相应的数据块和函数块的输出值,以验证数据的正确性和实时性。通过Profinet转ModbusTCP网关将Modbus TCP设备数据接入到西门子PROFINET网络中,我们可以实现不同协议设备之间的通信和数据共享,为工业自动化领域提供了更加灵活和高效的解决方案。此外,随着工业互联网技术的不断发展,该方案还可以与云计算、大数据等技术相结合,实现更加智能和高效的工业自动化解决方案。通过Profinet转ModbusTCP网关将Modbus TCP设备数据接入到西门子PROFINET网络中是一项重要的技术任务,需要综合考虑各种因素,包括协议转换、设备配置、数据传输等。通过合理的方案设计和实施,我们可以实现工业自动化领域的数字化转型和升级,为企业创造更大的价值和效益。
